線形方程式の概要

工学分野の数値解析においてもっとも頻繁に利用されるサブルーチンである、線形方程式系の解法について以下紹介する。「線形方程式系」と"系" をつけたのは"System"という意味で連立、"線形" すなわち一次の連立方程式を指している。

このページでは n元の連立一次方程式、 \[ \begin{align*} {\bf A}{\bf x} = {\bf b} \tag{1} \end{align*} \]

の一般的な解法について説明する。ここで\( {\bf A} \)は n次の正方行列、\( \bf x \)は解ベクトル、\( \bf b \)は定数項ベクトルである。

連立一次方程式の解法には、大別して次の２つがある。

1) 直接法（式の変形により厳密解を求める）
2) 間接法（反復法とも呼ぶ。反復的に計算し、近似解を求める）

直接法には、Gaussの消去法、Gauss-Jordanの掃出し法、LU分解による方法がある。間接法にはJacobi反復法、Gauss-Seidel法、共役勾配法がある。

また係数行列がフルに要素を持っていたり、対称行列であったり、バンド行列であったり、スパースな行列であったりと、係数行列の性質により得意な解法が用意されている場合がある。得意とは高速解法であったり、省メモリであったり、並列計算向けであったりすることである。

係数行列が固定で、右辺の定数項ベクトルだけが種々変動する場合を解くなどの場合にも、解法によっては高速に解ける場合もある。

流体解析のときは、巨大な連立一次方程式を解くことが計算の大部分を占めることはよく知られており、大規模な連立方程式を短時間で解くための各種工夫が行われている。マルチCPUによる並列化、マルチグリッドによる並列化（スパコン）など用途は広い。

流体解析以外の、化学工学分野では反応器シミュレーション（非線形連立方程式を解く）など流体解析に近い大きさの問題を解くこともあり、こうしたシミュレーションでも連立一次方程式の高速、省メモリ解法が求められている。非線形方程式の解法のところでも述べたように、Newton法などを用いるとき線形近似を行い連立の線形方程式に帰着させて解く操作を実施し、これを反復することで非線形方程式の解を得る。したがって連立の線形方程式の解法の計算が全体の計算時間の大きな割合を占めることになり、解法の高速化・並列化が望まれる。

以下、図書などに記載されている連立一次方程式のコードについての知見（計算速度など）を詳述する。

先頭に戻る

直接法による線形方程式の解法

図書、インターネットで利用可能な連立一次方程式の解法コードの例を次のリストに示す。 1)から9)まではソースがFortranベースのコード、10),11)はC言語のコードである。また8)はIntel Fortranのライブラリ（MKL）として提供されており、ソースコードは開示されていない。 MKL以外のコードは開示されている。リストに示す名称はサブルーチン名をそのまま採用した（あるいはわたしが勝手に名付けたルーチン名を示す）。

1. SAXGLU¹⁾
2. USAXGL¹⁾
3. WSAXGL¹⁾
4. LU22²⁾
5. BGAUSS²⁾
6. DLINLU³⁾
7. USHIJM⁴⁾
8. DGETRF+DGETRS(MKL-LIB)
9. DGETRF+DGETRS(LAPACK)
10. LEQ⁵⁾
11. LEQACC⁵⁾

リストアップしたルーチンの多くは出典がいずれも古い（1990年代の大型スパコンの時代のもの）。逆に新しいソースコードはその後、知財関連の権利保護のため公表されなくなっているように思う。なお上付添字番号は、末尾の文献番号を示す。

解法の簡単な概要を表１に示す。ただしLU分解部分の概要のみを記した。またLU分解後の後退代入はいずれのルーチンもほぼ同じ。

表１：連立一次方程式解法の概要
コード名	出典	概要
SAXGLU	1)	内積形式ガウス消去法に基づくLU分解法
USAXGL	1)	内積形式ガウス消去法に基づくLU分解法（ループアンローリングを施す）
WSAXGL	1)	内積形式ガウス消去法に基づくLU分解法（同上＋文の入換え）
LU22	2)	内積形式ガウス消去法に基づくLU分解法（2列同時2列消去法）
BGAUSS	2)	内積形式のたてブロックガウス法によるLU分解法
DLINLU	3)	ガウス消去法によるLU分解法
USHIJM	4)	部分ピボット選択を利用するLU分解法
mkl-LIB	6)	部分ピボット選択を利用するLU分解法
LAPACK	7)	部分ピボット選択を利用するLU分解法
M_LEQ	5)	完全ピボット選択を利用するガウス消去法
M_LEQACC	5)	完全ピボット選択を利用するガウス消去法に基づくLU分解法

先頭に戻る

計算時間の比較

上の連立一次方程式の解法ソースコードを、計算速度の観点から比較を実施する。

例題１：連立一次方程式のサンプル

n元の係数行列\( {\bf A} \)の要素\( a_{i,j} \)を次式で与える。 \[ \begin{align*} a_{i,j}=\sqrt{ \frac 2 {n+1}} \sin( \frac {\pi ij}{n+1}) \tag{2} \end{align*} \] そして、解ベクトル \( \bf x \) の要素\( x_i \) を次のように \[ \begin{align*} x_i= i \tag{3} \end{align*} \] 与え、右辺ベクトル \( \bf b \) を、係数行列と解ベクトルから算出し、セットする。

セットした係数行列と右辺の定数項ベクトルを上の連立一次方程式のルーチンに引数として渡し、連立一次方程式の解を求める。このとき、次元数 \( n \) の値を 1000, 2000, 4000, 5000とし、CPU計算時間を計測しなさい。

【注】32bit系OS（Windows XPなど）ではOS制限により物理メモリ領域が3GB程度であり、倍精度でプログラムを作成すると、次元数\( n \) はせいぜい5000程度が最大となる。64bitOSで、64bitアプリとしてコンパイルすればこの制限を受けない。ただし次元数が大きくなると指数関数的に計算時間が増加し、レスポンスが悪くなる。

先頭に戻る

32ビット環境の速度比較

計算速度は、計算機環境に大きく依存するため、まず32ビットアプリケーションとしてコンパイル・リンクし、連立一次方程式を解いた。

解法ルーチンの計算時間を比較するため、使用するコンパイラーの最適化オプション、起動するマシンのCPU性能、マルチCPU、並列化仕様などテスト環境に大きく依存する。計算速度の計測の結果の例を、表２に示すが、使用したマシンは、Intel i7 (core 7, 920, 2.67GHz)、4コア、HTで、OSはWindows 7(64bit Ed.)、物理メモリ8GBにて実施。コンパイラーは Intel Visual Fortran(IVF) 13.1.1.171を用い、32bitアプリとしてコンパイルし、コンパイラー・オプションは、"/O3 /Qparallel /Zi /Qpar-report1"を用いた。OpenMPによる並列化は実施していない。コンパイラーによる自動並列化"Qparallel"のみ適用。

表２：計算時間（ミリ秒）
ルーチン名	N=1000	N=2000	N=4000	N=5000
LU22	410	3050	23240	44660
SAXGLU	460	3860	32990	63810
USAXGL	370	3560	28120	53830
WSAXGL	340	2360	18430	35280
BGAUSS	390	3720	32310	62760
DLINLU	960	11030	116130	235640
USHIJM	500	4940	40680	78910
mkl-LIB	210	1010	7710	14830
LAPACK	450	4860	40330	78580
M_LEQ	1270	11600	94180	183010
M_LEQACC	5840	58900	515760	1021520

なお上表の計算時間は連立一次方程式のルーチンに入ってから出るまでの時間を計測しており、係数行列の設定や解ベクトルの出力などは含まれていない。またルーチンの途中出力は基本的にない。 Windows 7上のCommand Promptから実行しており、当然フォアグラウンドで起動しているが、バックグラウンドでほかのジョブは走っている。そのため計算時間には誤差や機差が含まれる。

計測のためのメインルーチンの抜粋をリスト１に示す。

リスト１：メインルーチン（抜粋）


      IF(IND.EQ.1) THEN
         CALL        LU22( A,N,N1,B,EPS,WA,WB,IPVT,IER )		! SOLVE EQ
      ELSEIF(IND.EQ.2) THEN
        CALL        SAXGLU( A,N,N1,B,EPS,WA,IPVT,IER )
      ELSEIF(IND.EQ.3) THEN
        CALL        USAXGL( A,N,N1,B,EPS,WA,IPVT,IER )
      ELSEIF(IND.EQ.4) THEN
        CALL        WSAXGL( A,N,N1,B,EPS,WA,WB,IPVT,IER )
      ELSEIF(IND.EQ.5) THEN
        M=1
        CALL         BGAUSS( A,N,N1,B,M,EPS,IPVT,IER )
      ELSEIF(IND.EQ.6) THEN
        CALL        DLINLU( A,N,N1,B,EPS,WA,IPVT,IER )
      ELSEIF(IND.EQ.7) THEN
        CALL        USHIJM( A,N,N1,B,EPS,WA,WB,IPVT,IER )
C--- Intel MKL Library
      ELSEIF(IND.EQ.8) THEN
        CALL        DGETRF( N,N,A,N1,IPVT,IER )
        N2=1	! RIGHT HAND SIDE
        N3=1	! SIZE OF B
        CALL        DGETRS( 'N',N,N2,A,N1,IPVT,B,N,IER )
c--- Lapack Source code
      ELSEIF(IND.EQ.9) THEN
        CALL        ML_DGETRF( N,N,A,N1,IPVT,IER )
        N2=1	! RIGHT HAND SIDE
        N3=1	! SIZE OF B
        CALL        ML_DGETRS( 'N',N,N2,A,N1,IPVT,B,N,IER )
c--- M_LEQ (C-lang)
      ELSEIF(IND.EQ.10) THEN
        ITR=1
        CALL        M_LEQ( A,B,N,N1,ITR )
c--- M_LEQACC (C-lang)
      ELSEIF(IND.EQ.11) THEN
        ITR=1
        CALL        M_LEQACC( A,B,N,N1,ITR )
      ENDIF

リスト１から、IND=8のときのインテルのMKL(Math Kernel Library)でDGETRFを最初に呼び出しLU分解を行い、次にDGETRSにより解ベクトルを求めている。これらルーチンは LAPACKに同名のルーチンがあり、インテルが独自にライブラリ化したものである。なおMKLライブラリは、次のオプションを用い、リンクしている（並列化バージョンではなく、シーケンシャル版）。


#### static link, sequential version, cdecl
LIBMKL=	mkl_intel_c.lib  mkl_sequential.lib \
	mkl_core.lib

IND=9で、LapackのソースをIVFでコンパイルしたものを比較している。またIND=10、11はC言語ソースをIntel C++でコンパイルし、Fortranルーチンから呼び出している。複数の言語の混在利用についてはインテル社マニュアルを参照されたい。

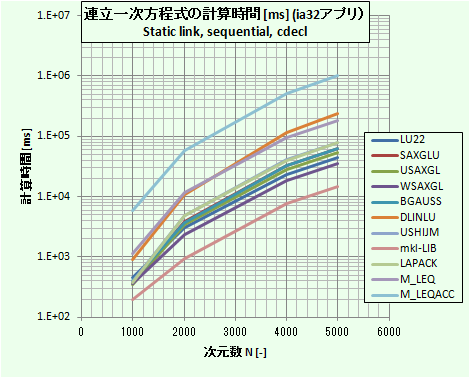

表２の結果を、横軸に行列の次元数Nを、縦軸に計算時間[ms]をとり片対数プロットしたものを図１に示す。

図１：計算速度の比較

図１（表２からもわかるが）からわかるように、IntelのMKLライブラリにあるルーチンがダントツに速く、C言語ソースのルーチン（M_LEQ、M_LEQACC）はもっとも遅い。ほかのFortranルーチンは計算速度に幅があり、その中でWSAXGLルーチンが最も速い。

特徴的なのは、LAPACKのFortranソースからコンパイルリンクしたルーチン（Intel MKLライブのルーチンと中身は同等）はそれほど速くなく、むしろ遅い方に分類される。ということから、IntelのMKLライブラリは高速化を図るためにLAPACKの中身まで踏み込んだ改良を実施しているものと予想される。

先頭に戻る

64ビット環境の速度比較

同じ例題１を、64ビットアプリケーションとしてコンパイル・リンクし、連立一次方程式を解き、計算時間を比較した。

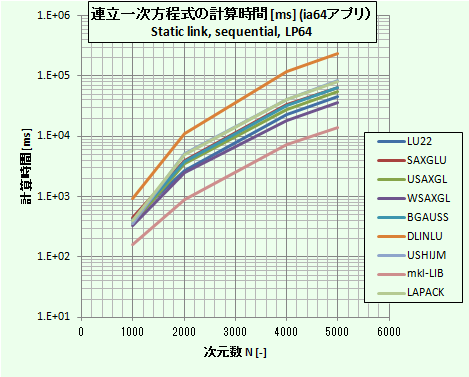

計算時間を表３に、また横軸に次元数縦軸に計算時間の片対数プロットしたものを図２に示す。

表３：計算時間（ミリ秒）（64bitアプリ）
ルーチン名	N=1000	N=2000	N=4000	N=5000
LU22	440	2740	23160	44980
SAXGLU	450	3920	33530	64870
USAXGL	360	3600	28220	54360
WSAXGL	330	2470	18560	35940
BGAUSS	400	3790	32760	64010
DLINLU	940	10930	118280	239600
USHIJM	360	5120	41500	83620
mkl-LIB	160	910	7200	14080
LAPACK	400	5030	41110	80430

Intel MKLライブラリをリンクするときのライブラリ指定は次のライブラリを使用した。


##### static link, sequential version, LP64
LIBMKL=	mkl_intel_lp64.lib  mkl_sequential.lib \
	mkl_core.lib

図２：計算速度の比較（64bitアプリ）

表３および図２から、64ビットアプリとしてもほとんど計算時間の順番は変わっておらず、IntelのMKLライブラリのルーチンが最も速い。次いでWSAXGLが２番目に速い。 Intel MKLライブラリのルーチンについては、64bitアプリの方が32bitアプリより約10%程度速い結果が得られている。

なお、C言語ソースの解法は割愛した。

先頭に戻る

Intel MKLライブラリの速度比較

Intel MKLライブラリの連立一次方程式の解法は、LAPACKルーチンを基本としているが、Sequential VersionとParallel Version、Static Library VersionとDynamic Library Versionなどと組み合わせがあり、32bitと64bitの組み合わせを含め、2³=8 種類以上がある。ここではこれら組み合わせたときの速度比較を実施した。同じく例題１を計算例として採用した。計算時間を表４に、同じく図３に計算時間をプロットした。

表４：計算時間（ミリ秒）（Intel MKLルーチン）
次元数 N	1000	2000	4000	5000
32bit,Static,Parallel	100	310	2360	4410
32bit,Dynamic,Parallel	390	320	2580	4300
32bit,Static,Sequential	210	1010	7710	14830
32bit,Dynamic,Sequential	200	960	7650	14840
64bit,Static,Parallel	80	380	2220	4640
64bit,Dynamic,Parallel	380	400	2420	4360
64bit,Static,Sequential	160	910	7200	14080
64bit,Dynamic,Sequential	270	920	7300	14060

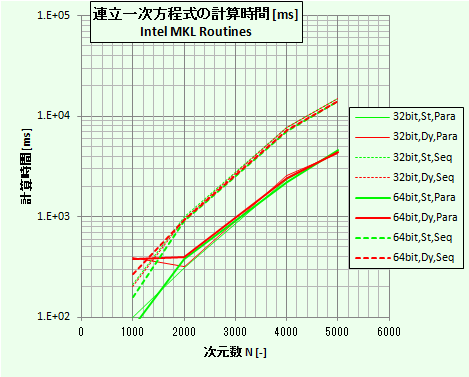

図３：計算速度の比較（Intel MKLルーチン）

N=1000のとき計算時間にばらつきが見られ、誤差が含まれている様子が見える（バックグラウンドジョブの影響かも）。

しかし、Nが大きいとき図３から、Parallel Versionの方がSequential Versionに比べ計算速度が約1/3に減少している。 Dynamic LibraryとStatic Libraryとでは顕著な差はみられない。 32bit Versionと64bit Versionとでは、約5-10%程度64bit Versionの方が速い。

連立一次方程式の解法では、Intel MKLルーチンが圧倒的に速いことが分かる。ただし、ユーザー側からするとソースコードがブラックボックス化しており、万が一の場合の不安が残る。非線形方程式を線形化し反復解法を適用するとき収束性に問題が発生した時などデバッグ時にソースコードがない（MKLライブラリはLibファイルの提供のみでソースは公開されていない）ことが欠点といえば欠点と考えられる。ユーザー側からすれば利用しづらい。

先頭に戻る

連立一次方程式の解法（バンド行列のとき）

これまでは行列として非対称フルマトリックスの解法を解説してきた。ここでは化学工学で頻繁に現れるバンドマトリックス（帯行列）の連立一次方程式の解法について解説する。

蒸留計算のように、段（Tray）上の気液の収支式はその段の上下段のみの関数であり、行列で表すと対角要素とその前後の要素だけが要素として現れ、ほかはすべてゼロとなるバンドマトリックスで記述できる。

また反応器モデルの混合拡散モデルでも、基礎式である微分方程式を差分に置き換えると、ある要素とその直前・直後の要素だけが現れる、バンドマトリックスとなる。

バンドマトリックスを持つ連立一次方程式の計算速度の比較は、ここ（未リンク）で行なうので参照されたい。

先頭に戻る

連立一次方程式を解くときの注意事項

化学工学計算や反応器シミュレーションでは、物質収支式、熱収支式、圧力収支式を同時に連立して解くことが多い。また流体解析では運動量収支式(Navier-Stokes式）を同時に解くことを行う。こうした支配方程式は多くは非線形であり、線形化し、反復により収束計算を行う。

先頭に戻る

連立一次方程式のスケーリング

化学工学では独立変数を無次元化し、無次元数を用いて計算を実施することもあるが、デバッグなどの変数の理解し易さから直接、有次元数を変数として採用することが多い。有次元数を用いると、使用する単位系によっては得られる連立一次方程式の両辺をスケーリングし、得られる解の精度が同等になるよう調整を行う必要がある（場合がある）。

先頭に戻る

係数行列の正則判定

連立一次方程式を解くとき、正則判定条件を緩くすると、正則判定条件にひっかかり計算が進まなくなることがある。標準的な判定条件³⁾として、単精度では10^-5、倍精度では10^-14を推奨しているが、計算状況を見て、適宜、変更する必要がある。行列が正則と判定されるとき基礎式のダブり（数学的に不定となる基礎式を選択していないか）にも注意が必要である。

先頭に戻る

解法の高速化

流体解析をはじめとする非線形方程式の解法では、線形化を行い、連立一次方程式に変換し、反復計算を実施している。未知変数が数万から数十万、場合によっては数百万となることも珍しくない。流体解析で計算時間の大部分を占めるのが連立一次方程式の解法部分であることは良く知られている。

連立一次方程式を高速に解くことができれば、全体の計算時間の短縮に直結し、ターンアラウンドの改善となる。連立一次方程式の解法の高速化には、OpenMPによる並列化手法が現在では一般的となっている。もちろんコンパイラーによる自動並列化も手段としてはあるが、きめ細かい高速化にはOpenMPのコマンドを埋め込む手法が手っ取り早い。

連立一次方程式のOpenMPによる高速化については、数値解析：OpenMPによる高速化（未リンク）で解説するので参照されたい。

OpenMPをはじめとする並列化の一般知識については、ここ、計算機：並列化（未リンク）を参照されたい。
